社区,交通,军工,能源,物流厂区等脉冲电子围栏的设计与安装解决方案

快速咨询电话:13764939509  02133890088   刘先生

电子围栏系统，设置在非出入通道的周边区域，形成一道“电子围墙”屏障，担负着安全与保卫工作。当有人非法翻越围墙或破坏，脉冲探测器可立即将警情传送到管理中心，管理中心对报警信号进行接收和处理，电脑上跳出的电子地图上显示出入侵区域；同时，外接的声光报警器开始报警；同时，与监控系统联动，监控屏幕上跳出入侵区域的现场实时画面；中心值班人员通知巡逻中的保安人员立刻赶往现场处理。

一、脉冲式电子围栏系统设计方案 (CMR):
1、设计依据
◆ 《安全防范工程技术规范》GB 50348-2004
◆ 《上海市重点单位重点部位安全技术系统要求防范》DB31/329.5-2005
◆ 《防盗报警控制器通用技术条件》GB 12663-2001
◆ 《安全防范工程技术规范》GB 50348-2004
◆ 《入侵探测器 第1部分：通用要求》　GB 10408.1－2000
◆ 《入侵探测器 第4部分：主动红外入侵探测器》　GB 10408.4－2000
◆ 《防盗报警控制器通用技术条件》GB 12663-2001
◆ 《安全防范系统验收规则》GA 308-2001
◆ 《安全防范工程程序与要求》GA/T 75-94
◆ 《入侵报警系统技术要求》GA/T 368-2001
◆ 《报警系统电源装置、测试方法和性能规范》GB/T 15408-1994
◆ 《安全防盗报警设备安全要求和试验方法》GB/T 16796-1997
◆ 《民用建筑电气设计规范》JGJ/T16-92
◆ 《电气装置安装工程接地装置施工及验收规范》GB6510-92
◆ 《工业企业通讯接地设计规范》GBJ79-85
◆ 《智能建筑弱电工程设计施工图集》GJBT-471
◆ 《智能建筑设计标准》GB/T50314-2000
◆ 《弱电工程通用技术标书》DG/TJ08-603-2002
◆ 《智能建筑弱电工程设计施工图集》
◆ 《电气装置安装工程电缆线路施工及验收规范》GB50168-92
◆ 《建筑物防雷设计规范》GB50057-94
◆ 《安全防范工程程序与要求》GA/T75-94
◆ 《安全防范系统通用图形符号》GA/T74-2000
◆ 《建筑电气安装工程质量检验评定标准》GYT253-88

脉冲式电子围栏图解

2、脉冲式电子围栏系统工作原理
    电子围栏系统，设置在非出入通道的周边区域，形成一道“电子围墙”屏障，担负着安全与保卫工作。当有人非法翻越围墙或破坏，脉冲探测器可立即将警情传送到管理中心，管理中心对报警信号进行接收和处理，电脑上跳出的电子地图上显示出入侵区域；同时，外接的声光报警器开始报警；同时，与监控系统联动，监控屏幕上跳出入侵区域的现场实时画面；中心值班人员通知巡逻中的保安人员立刻赶往现场处理。中心保安人员在现场处理完毕后，对报警主机及脉冲探测器的报警状态进行恢复。现场报警同时也能警号报警，提醒附近人员注意，协助保安人员。电子围栏系统是安防系统的第一道防线，也是最重要的一道防线。

3、脉冲式电子围栏报警原理
◆ 脉冲式电子围栏由前端设备（金属部分与电子部分）和终端控制部分组成。
◆ 前端设备有：终端杆、中间杆、承力杆、收紧器、合金线、避雷器、警示牌、高压线、脉冲探测器等组成。
◆ 终端设备有：中心控制键盘、中心报警控制软件组成（也可以是由报警主机系统组成）。
◆ 电子围栏系统主要由高压电子脉冲式探测器和电子围栏前端两部分组成，脉冲探测器输出脉冲电频信号，分别有发射和接收两部分，从而在围栏上形成正、负回路，当入侵者触碰到围栏时脉冲电压值发生变化，从而脉冲探测器产生报警信号。当入侵者破坏剪断围栏时脉冲探测器发射的脉冲电频信号无法接受，从而脉冲探测器产生报警信号。电源或电池能量不足时，脉冲探测器也会发出报警信号。脉冲探测器自检，当发生故障时，脉冲探测器也会发出报警信号。
4、脉冲式电子围栏系统主要功能
5、脉冲式电子围栏系统设计思想
6、脉冲式电子围栏设计方案说明
7、脉冲式电子围栏系统特点
3、脉冲式电子围栏报警原理
8、脉冲式电子围栏的制作和安装要求

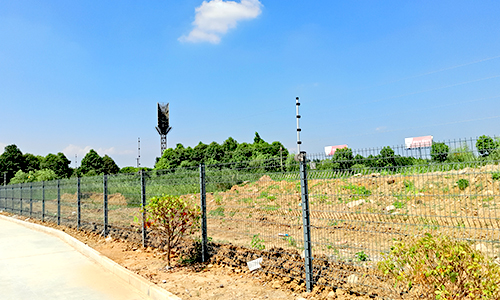

脉冲式电子围栏 效果图

二、脉冲式电子围栏系统主要设备参数
【高压电子脉冲式探测器】

    智能型高压电子脉冲式探测器(如图)，型号为YR-EDP204，一般安装在周界围墙上采用墙挂式或落地安装，也可放置在控制室，或门卫室。
①、高压低压切换功能：
自带高低压切换功能更方便用户使用，在很多情况下，无需撤防。
②、LED 工作状态显示：
6个显示灯，分别显示供电状况，布防撤防状况，故障状况，触网状况，短路状况，断路状况。
③、围栏每根线都带电：
BI-polar双极性技术设计，具有电击能力双极性技术使得围栏的导电线上都有脉冲高压，相邻每根导线之间及每根导线与地之间均能产生电击。
④、蓄电池功能：
配有电池舱，能直接装配蓄电池，节省空间，方便管理，当系统断电时探测器仍能正常工作12小时以上。
⑤、防拆报警：
电子脉冲主机被非法打开时,不受所处的状态和交流断电的影响,提供全天候的防拆报警。
⑥、电压可调：
通过外接键盘可以设定脉冲电压，从而可以改变围栏上的脉冲电压值。
⑦、报警灵敏度可调节：
通过外接键盘可以设定报警灵敏度，用于客户的不同需求，同时也可以减少误报率。
⑧、防雷性能：
电子脉冲主机内置防雷电路，可防止由于雷击时小部份电流因避雷器没有完全疏导放电，窜入脉冲主机内部引起的对主机的破坏。
⑨、密封设计：
电子脉冲主机外壳采用独特的倒扣型设计、内加密封垫圈，可更有效的防尘、防水
